一、用途

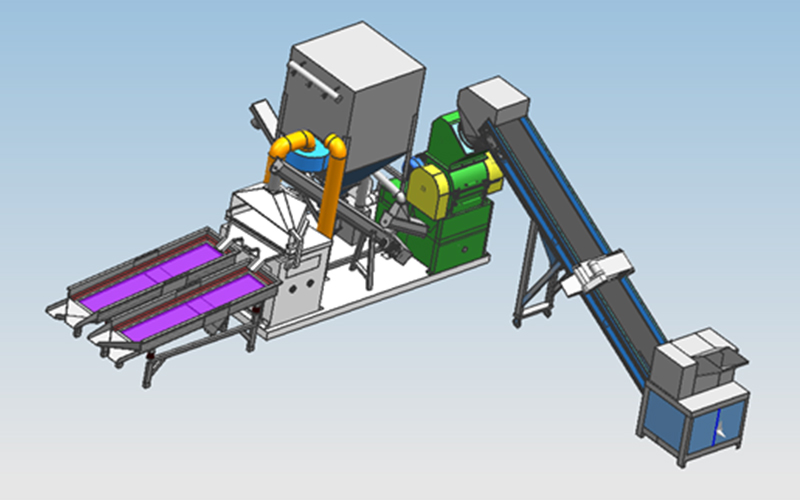

   JZ—DX500生产线主要用于处理通信电线、汽车电线、电脑线、家用电线等无油污电线。通过二级破碎三级分离工艺，将物料分别再生成为可回收利用的金属颗粒和塑料颗粒。

二、工艺介绍

   首先将人工预先分选出来的物料（严禁有油污的或不明物料）送至一级破碎机，一破机采用撕裂式破碎方式，将物料进行粗破碎后，物料落入带式输送机上，由输送机送至二级破碎机；其中，一破出料输送机上装有胶带式磁选机，将物料中的磁性物质提前锁定。

   二破机采用锤击式破碎原理，将物料进行细破碎后，物料经筛网落至螺旋输送机上，由输送机送往气流分选；

   气流分选机依据物料比重不同，通过气流和振动，比重大的物料往高处走，比重小的从低处流；从气流分选机高处出来的金属混合物落至1号振动分选机上，而从低处出来的塑料皮混合物落在了2号振动分选机上；

   1号振动分选通过筛网，将铜颗粒和少许塑料皮分离出来，2号振动分选通过筛网，将塑料皮和少许细铜丝分离出来。针对不同的物料可以设置不同的振动筛网，使分离出来的金属颗粒的纯度可达97%以上；

   生产线设计了除尘系统，在二破、气流分选以及物料输送中所产生的粉尘经负压吸尘进入脉冲除尘器进行粉尘处理，释放出干净空气，完全符合国家大气排放标准。

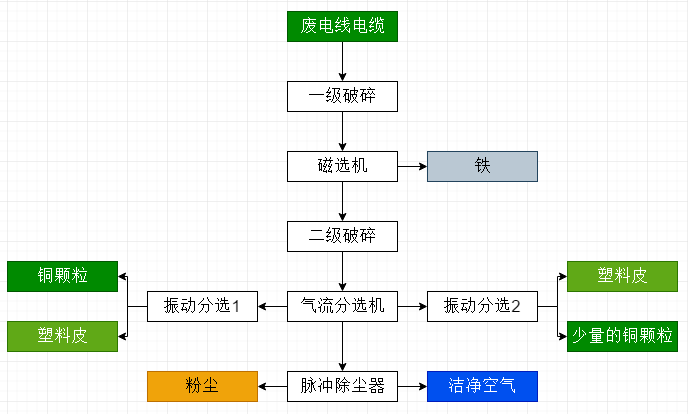

三、工艺流程图

四、设备特点

1.  结构紧凑，外形美观，布局合理，安装方便，简单实用。

2.  PLC控制，智能化操作，设备运行平稳，省时省力省心。

3.  粉碎机、分选设备与集尘设备采用平台组合式，便于移动及运输。

4.  粉碎机转子采用交替式刀轴，使粉碎机的生产效率更高，噪音更低，运转更稳定。

5.脉冲除尘设备有效控制粉尘溢出，除尘效率高达99% 。

五、整机参数

*外形尺寸以设计图纸为准
可根据实际需求对设备配置进行调整
